超在线视频,婷婷五月小说,欧美69久成人做爰视频,老太婆交性欧美

摘要：

　　國家市場監督管理局和國家標準化管理委員會于2023年12月28日發布，新版GB/T36276-2023《電力儲能用鋰離子電池》，并于2024年07月01日起正式實施。新版GB/T36276-2023是GB/T36276-2018版本的更新與替代，新國標基于市場發展、技術發展，對儲能應用的鋰離子電池性能提出了更多、更高的要求。

　　本應用案例展示了大電池絕熱量熱儀BTC-500在新版GB/T36276-2023測試要求下的能力驗證，充分說明了BTC-500產品滿足新國標對于電池測試的試驗要求。

國標要求:

　　GB/T36276-2023絕熱溫升試驗描述

　　6.7.4.1絕熱溫升特性試驗

　　電池單體絕熱溫升特性試驗按照下列步驟進行：

　　a)將按照6.2.4.1.1完成了初始化充電的試驗樣品置于絕熱模擬裝置內，連接溫度數據采樣線；

　　b)設置絕熱模擬裝置試驗起始溫度為40℃、試驗溫升步長為5℃、試驗終止溫度為130℃、溫度數據采樣周期為0.01min；

　　c)加熱試驗樣品至表面溫度達到40℃時保持當前溫度，靜置5h，記錄時間、溫度；

　　d)繼續加熱試驗樣品至表面溫度達到45℃時保持當前溫度，靜置1h，記錄時間、溫度；

　　e)控制試驗裝置恒定當前溫度20min，記錄時間、溫度，計算溫升速率；

　　f)以5℃為步長逐次遞增試驗樣品表面溫度至130℃，重復步驟d)~e)；

　　g)停止加熱，待試驗樣品表面溫度恢復至室溫，拆除數據采樣線，取出試驗樣品；

　　h)記錄試驗現象，包括膨脹、漏液、冒煙、起火、爆炸、外殼破裂及破裂位置；

　　i)重復步驟a)~h)至所有試驗樣品完成試驗。

　　GB/T36276-2018絕熱溫升試驗描述

　　A.2.8絕熱溫升試驗

　　電池單體絕熱溫升試驗按照下列步驟進行：

　　a)電池單體初始化充電；

　　b)將絕熱加速量熱裝置的起始溫度設定為40℃、終止溫度設定為130℃，啟動裝置，待溫度達到40℃時保持溫度恒定，將電池單體放入絕熱腔體擱置5h；

　　c)加熱裝置以0.5℃/min的速率升溫，加熱幅度每達到10℃時保持當前溫度恒定20min，裝置的溫度準確度推薦為±0.2℃，升溫速率準確度推薦為±0.02℃/min；

　　d)實時監測電池單體表面中心點的溫度，溫度數據采樣周期不應大于10ms，溫度傳感器準確度應為±0.05℃；

　　e)參見附錄B表B.6記錄不同溫度恒定階段的溫度點對應的電池單體溫升速率；根據記錄的試驗數據作溫度-電池單體溫升速率曲線。

　　絕熱溫升測試方法對比：

　　GB/T36276-2023對設備的要求：

　　針對絕熱設備，GB/T36276-2023提出了要求，設備至少可加熱至300℃，并具有較好的控溫效果。

　　設備能力驗證：

　　1.樣品準備

　　實驗樣品：鋁塊。

　　2.實驗條件

　　實驗儀器：H.E.L赫伊爾BTC-500大型電池絕熱量熱儀。

　　3.測試方法

　　使用HLC校準程序，運行鋁塊的校準，將鋁塊起始溫度設置為40℃，最高溫度為330℃，溫升臺階為20℃。鋁塊尺寸與市面常見的280Ah儲能電池相當，直立于腔體內。鋁塊中心處為ARC判定用熱電偶。

　　4.測試曲線

　　HLC標定曲線

　　5.測試結果：

　　鋁塊可加熱至330℃，加熱后的溫度平臺穩定，腔體未對鋁塊補償過多或補償不足。鋁塊表面溫度的波動度均處于±0.05℃之間，符合標準對設備的要求。

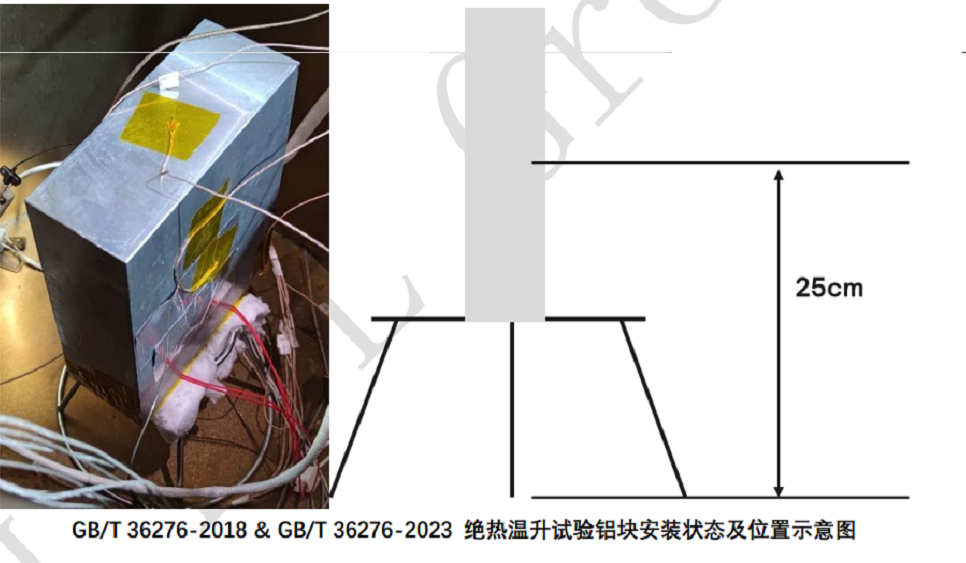

　　GB/T36276-2018及GB/T36276-2023的鋁塊驗證

　　GB/T36276-2018鋁塊絕熱溫升試驗

　　GB/T36276-2023鋁塊絕熱溫升試驗

　　GB/T36276-2018&GB/T36276-2023鋁塊絕熱溫升試驗search區間的平均溫升速率

　　測試結果：

　　GB/T36276-2018與GB/T36276-2023溫度平臺均平穩，且由于鋁塊無法發生自產熱行為，因此，說明腔體未對鋁塊發生過補償或補償不足的情況。相比于GB/T36276-2018，

　　GB/T36276-2023所需時間更久，但對于無法自產熱的鋁塊，其測試后的平均溫升速率更接近0，更符合絕熱體系下對鋁塊行為的預期。

　　20AhLFP電芯測試

　　1.樣品準備

　　實驗樣品：鋁塊，20AhLFP電芯。

　　2.實驗條件

　　實驗儀器：H.E.L赫伊爾BTC-500大型電池絕熱量熱儀。

　　3.測試方法

HLC參數標定是為了控制絕熱過程，通過合理的HLC標定，可以了解在絕熱控制過程中，腔體的動態熱補償對樣品可能產生的補償程度。從圖中曲線可以看出來，曲線平臺平穩。

　　對于不發生自產熱的鋁塊，控制體系對于鋁塊的升溫速率影響為±0.01℃/min。

　　20AhLFP電芯@20%SOC下GB/T36276-2023實驗結果

　　測試結果：

　　樣品測試應盡量與鋁塊標定的形式相同。樣品的GB/T36276-2023溫升曲線的search階段平均溫升速率均低于0.02℃/min，說明在20%SOC下，該圓柱電芯，在130℃以內，未出現風險問題。

　　結論與展望

　　H.E.L大電池絕熱量熱儀（ARC）BTC-500設備是一種安全可靠的測試系統，完全滿足新版GB/T36276-2023國標要求。作為絕熱測試方法的解決方案，設備預留多種接口，可以滿足多位置溫度測量、實時攝像、腔體內壓強實時監控、自動氣體收集、腔體內氣氛置換、過充/過放、針刺、低溫充放電等測試需求，為客戶提供更多的測試選擇。

　　(BTC-500加速絕熱量熱儀)

　　新能源汽車公司、檢測中心和材料供應商已經成為HEL的ARC客戶：

　　上海機動車檢測中心技術有限公司

　　比亞迪（BYD）

　　小鵬汽車

　　蔚來汽車（NIO）

　　三一重工

　　寧德時代（CATL）

　　中創新航（原名：中航鋰電）

　　多氟多新能源科技有限公司

　　北汽福田

　　中國汽車技術研究中心有限公司

　　中國北方車輛研究所

　　華為

　　中航鋰電

　　中信國安盟固利動力科技有限公司

　　國聯汽車動力電池研究院有限責任公司

　　化工安全領域已經成為HEL的客戶

　　中國安全生產科學研究院

　　青島科技大學

　　北京理工大學

　　中化集團

　　中石油

　　北京航天試驗技術研究所

　　北京石油化工學院

　　北京工業大學

　　沈陽化工研究院

　　山東京博石油化工有限公司

　　海洋化工研究院

　　中寧化集團

　　浙江大學

　　廈門大學

　　浙江化安安全技術研究院有限公司

　　H.E.L致力于工藝篩選優化、反應量熱和絕熱加速量熱

　　在反應過程安全和反應放大中的解決方案

　　過程安全與反應風險｜電池絕熱量熱儀

　　化學合成與高壓催化｜生物反應器系統

　　關于HEL

　　H.E.L——Hazard Evaluation Laboratories 成立于1987年，總部設在倫敦，在中國、美國、德國、意大利、印度擁有分公司。全資的赫伊爾商貿（北京）有限公司于 2020年在北京設立。

　　目前，H.E.L仍然是全球首屈一指的過程工藝及安全專業咨詢機構，同時已經發展成為一家致力于為客戶提供專業的化學反應過程篩選、工藝開發、過程優化以及反應危害評估設備的國際集團企業。

　　關于綠綿科技

　　2001年成立的北京綠綿科技有限公司(簡稱：綠綿科技)以體現客戶服務價值為宗旨，以專業精神和技能為廣大實驗室分析工作者提供樣品前處理、樣品制備及分析、實驗數據精確分析和管理的全面解決方案，致力于協助客戶提高分析檢測的效率和水平。主要代理產品：GC/MS/MS,LC/MS/MS新機租賃業務/LUMTECH 循環制備液相/靜音型雙頻超聲清洗/ Knauer 研發，中試和生產脂質納米顆粒（LNP)碰撞噴射混合器系統/冰點滲透壓儀、液相/超高壓液相色譜儀、在線SPE液相色譜儀/法國F-DGSi氮氣，超高純氫氣氣體發生器，液氮發生器 / Cytiva 生命科學設備/ LabOS 實驗室運營系統/ MassWorks 準確質量數測定及分子式識別系統/ MsMetrix 氣質香精香料分析軟件/Sin-QuEChERS農殘凈化柱/制藥企業質量回顧性報告系統（QRS)/英國赫伊爾生物反應器，電池絕熱量熱、催化劑合成。
